运行时存储组织 — 存储分配策略、活动记录、过程调用与垃圾回收¶

1 运行时存储组织的作用与任务¶

1.1 为什么运行时存储组织重要？¶

存储层次对访问时间的影响巨大：

编译和运行过程中 90% 的时间都在运行 10% 的代码。针对动态数据（尤其是堆中的数据），最重要的部分是 减少存储空间的碎片化 （fragmentation）。

1.2 作用与任务¶

运行时存储组织关注：代码生成前如何安排目标机存储资源的使用。涉及四个核心问题：

• 数据表示：目标机中如何表示源语言中各类数据对象
• 表达式计算：如何组织表达式的计算
• 存储分配策略：如何为不同作用域或不同生命周期的数据对象分配存储
• 过程实现：如何实现过程/函数调用以及参数传递

2 程序运行时存储空间的布局¶

2.1 数据表示¶

源程序中数据对象在内存或寄存器中的表示形式。数据对象的属性包括：名字（name）、类型（type）、值（value）、复合数据对象（component）等。数据对象在内存中以位、字节、字、字节序列等形式表示。有些机器要求数据存放时按某种方式 对齐（align），如要求数据存放的起始地址能被 4 整除。

2.2 基本类型数据的表示¶

• char 数据：1 byte
• integer 数据：4 bytes
• float 数据：8 bytes
• boolean 数据：1 byte
• 指针：4 bytes
• 数组：一块连续的存储区（按行/列存放）
• 结构/记录：所有域（field）存放在一块连续的存储区
• 对象：实例变量像结构的域一样存放在一块连续的存储区，操作例程（方法、成员函数）存放在其所属类的代码区

2.3 表达式的计算¶

在何处计算有两种方式：

• 在栈区计算：运算数/中间结果存放于当前活动记录或通用寄存器中
• 在运算数栈计算：某些目标机采用专门的运算数栈用于表达式计算。对于普通表达式（无函数调用），一般可以估算出能否在运算数栈上进行；使用了递归函数的表达式的计算通常在栈区

2.4 典型的程序运行时布局¶

典型的程序虚地址空间布局（从低地址到高地址）：

1. 保留地址区（Reserved）：目标机体系结构和操作系统专用
2. 代码区（Code）：静态存放目标代码
3. 静态数据区（Static Data）：静态存放全局数据
4. 共享库和分别编译模块区（Library and Separate Modules）：静态存放这些模块的代码和全局数据
5. 动态数据区：运行时动态变化的堆区（Heap Space）和栈区（Stack Space）
6. 栈向低地址增长（\(\downarrow\)）
7. 堆向高地址增长（\(\uparrow\)）

3 存储分配策略¶

3.1 静态存储分配¶

• 不宜处理递归过程或函数
• 某些语言中所有存储都是静态分配（如早期的 FORTRAN、COBOL）
• 多数语言只有部分存储进行静态分配：
• 大小固定且在程序执行期间可全程访问的全局变量
• 程序中的常量（literals）
• 如 C++ 中的 static 变量

3.2 栈式存储分配¶

• 用于有效实现可动态嵌套的程序结构（如过程/函数、块层次结构）
• 可以实现递归过程/函数（静态分配不宜实现递归）
• 运行栈中的数据单元是 活动记录（activation record）

3.3 堆式存储分配¶

分类¶

• 显式分配/释放（explicit allocation/deallocation）：程序员负责堆存储空间管理
• Pascal 中的 new / dispose，C++ 中的 new / delete
• C 语言的 malloc() / free() 是标准库函数，由 library vendor 提供
• 隐式分配/释放（implicit allocation/deallocation）：由编译器/运行时系统自动完成
• 采用垃圾回收（garbage collection）机制
• 如 Java 程序员不需要考虑对象的析构

不释放堆空间的方法¶

只分配空间，不释放空间，空间耗尽时停止。适合于堆数据对象多数为一旦分配就永久使用的情形，或在虚存很大且无用数据对象不致带来很大零乱的情形。

显式释放的危险：悬空指针¶

释放后继续使用指针会导致 dangling pointer 错误：

var p, q: ^real;       // C++ 等价:
...                     // float *p, *q;
new(p);                 // p = new float;
q := p;                 // q = p;
dispose(p);             // delete p;
q^ := 1.0;              // *q = 1.0;  ← 危险！

堆空间管理算法¶

• 分配算法：面对多个可用的存储块，选择哪一个
• 最佳适应算法（选择浪费最少的存储块）
• 最先适应算法（选择最先找到的足够大的存储块）
• 循环最先适应算法（起始点不同的最先适应算法）
• 碎片整理算法：压缩合并小的存储块，使其更可用

4 活动记录¶

4.1 活动记录的概念¶

某个数据对象的地址 = 活动记录起始地址 + 偏移地址（offset）

在 RISC-V32 中： - sp（栈顶指针寄存器）指向栈顶 - s0 / fp（帧指针寄存器）指向当前活动记录的基地址 - ra 保存返回地址

4.2 活动记录的栈式分配¶

递归调用时，每次激活都会在栈上 push 一个新的活动记录，返回时 pop。

void p() { q(); }
void q() { q(); }   // 递归
int main { p(); }

运行栈从上到下：q 的 AR → q 的 AR → p 的 AR → main 的 AR

4.3 典型的活动记录结构¶

从栈顶（TOP / SP）到栈底（FP / S0）：

• 临时工作单元
• 动态数组区
• 固定大小的局部数据区
• 过程实际参数
• 控制信息（返回地址、旧 FP 等）

4.4 活动记录举例¶

不含动态数组¶

void p(int a) {
    float b;
    float c[10];
    b = c[a];
}

含动态数组¶

static int N;
void p(int a) {
    float b;
    float c[10];
    float d[N];   // 动态数组
    float e;
}

动态数组 d 在活动记录中需要额外的 内情向量（dope vector）记录其大小信息，且 d 的存储位置在固定大小部分之上。

4.5 嵌套过程语言的栈式分配¶

主要问题：解决对 非局部量 的引用（存取）。当过程嵌套定义时，内层过程可能访问外层过程声明的变量。

方案一：Display 表¶

嵌套作用域规则确保每一时刻 Display 表内容的唯一性。

Display 表的维护¶

方法一：极端的方法是把整个 Display 表存入活动记录。若过程为第 \(n\) 层，则需要保存 \(D[0] \sim D[n]\)。过程被调用时，从调用过程的 Display 表中自下向上抄录 \(n\) 个 TOP 值，再加上本层的 TOP 值。

方法二：只在活动记录中保存一个 Display 表项，在静态存储区或专用寄存器中维护全局 Display 表。过程返回时，用活动记录中保存的旧表项恢复对应的 Display 表项。

方案二：静态链¶

• Display 表的方法要用到多个存储单元或多个寄存器，静态链是一种替代方案
• 活动记录还需 动态链（Dynamic Link, DL）：指向调用该过程前的最新活动记录地址，用于过程返回时回卷（unwind）到调用过程的 AR

4.6 嵌套程序块的非局部量访问¶

一些语言（如 C 语言）支持嵌套的块，在块内部也允许声明局部变量。解决方法：

• 方法一：将每个块看作为内嵌的无参过程，为它创建一个新的活动记录（块级活动记录），代价很高
• 方法二：由于每个块中变量的相对位置在编译时就能确定，可以不创建块级活动记录，仅需过程级的活动记录

4.7 静态作用域 vs. 动态作用域¶

var r: real;

procedure show;
  begin write(r:5:3) end;

procedure small;
  var r: real;
  begin r := 0.125; show end;

begin
  r := 0.25;
  show; small;   // lexical: 0.250 0.250
                  // dynamic: 0.250 0.125
end.

静态作用域下 show 始终引用全局的 r = 0.25，动态作用域下 small 调用 show 时，show 看到的是最近的 r 绑定（small 中的 r = 0.125）。

5 过程调用与参数传递¶

5.1 活动记录中与调用相关的信息¶

典型的活动记录（从高地址到低地址）：

• 动态数组区
• 固定大小的局部数据区
• 过程实际参数
• 寄存器保存区
• 调用程序返回地址
• 其他控制信息
• 返回值（仅适于函数）

过程调用由 调用序列（calling sequence）完成，包括调用前的准备（分配 AR、保存寄存器、传递参数）和返回后的清理。

5.2 参数传递方式¶

传值调用（call-by-value）¶

传递的是实际参数的 右值。

• 形式参数当作过程的局部变量处理，在被调过程的活动记录中开辟形参的存储空间
• 调用过程计算实参的值，将其放于对应的存储空间
• 被调用过程执行时，就像使用局部变量一样使用这些形式单元

procedure swap(x, y: integer);  // 传值
  var temp: integer;
  begin
    temp := x;
    x := y;
    y := temp
  end;
// swap(a, b) 不会影响 a 和 b 的值

传地址调用（call-by-reference）¶

传递的是实际参数的 左值（地址）。

• 把实在参数的地址传递给相应的形参
• 若实在参数是一个名字或具有左值的表达式，则传递左值
• 若实在参数是无左值的表达式，则计算该表达式的值，放入一存储单元，传此存储单元地址

procedure swap(var x, y: integer);  // 传地址
  var temp: integer;
  begin
    temp := x;
    x := y;
    y := temp
  end;
// swap(a, b) 会交换 a 和 b 的值

5.3 过程/函数参数（高阶函数）¶

不含嵌套过程/函数声明¶

如 C 语言，任何过程/函数内部访问的非局部量只有全局量，可以将所有全局量分配在静态区。无论什么方式激活一个过程/函数，活动记录没有差异。

包含嵌套过程/函数声明¶

需要闭包（closure）机制，记录函数代码及其定义时的环境。解决方案：使用带静态链的函数实参（call-by-closure）。

如 ML 程序中，b(d) 传递的不仅是函数 d 的代码，还包括 d 的静态链（指向其定义时的外层环境）。

6 垃圾回收（选讲）¶

6.1 垃圾回收机制¶

核心问题：堆空间分配与堆空间释放。

6.2 垃圾回收算法分类¶

两大类方法：

1. 引用计数（reference counting）：观察当前可达的对象是否转变为不可达的
2. 基于跟踪的垃圾回收（trace-based garbage collection）：
3. 基本方法：标记-清除（mark-and-sweep）、拷贝回收（copying collection）
4. 短停顿方法：分代回收（generational collection）、增量回收（incremental collection）

6.3 引用计数¶

每个对象维护一个引用计数，记录有多少指针指向它。计数降为 \(0\) 时回收。

• 优点：实时性好，回收操作分散在各次指针操作中
• 缺点：无法回收循环引用的数据结构；每次指针操作都需要更新计数，开销大

6.4 标记-清除（Mark-and-Sweep）¶

两阶段算法：

1. 标记阶段：从根集（root set）出发，递归标记所有可达对象

2. 清除阶段：扫描整个堆，回收所有未被标记的对象

3. 优点：可以处理循环引用

4. 缺点：需要扫描整个堆，stop-the-world 时间长；可能造成内存碎片

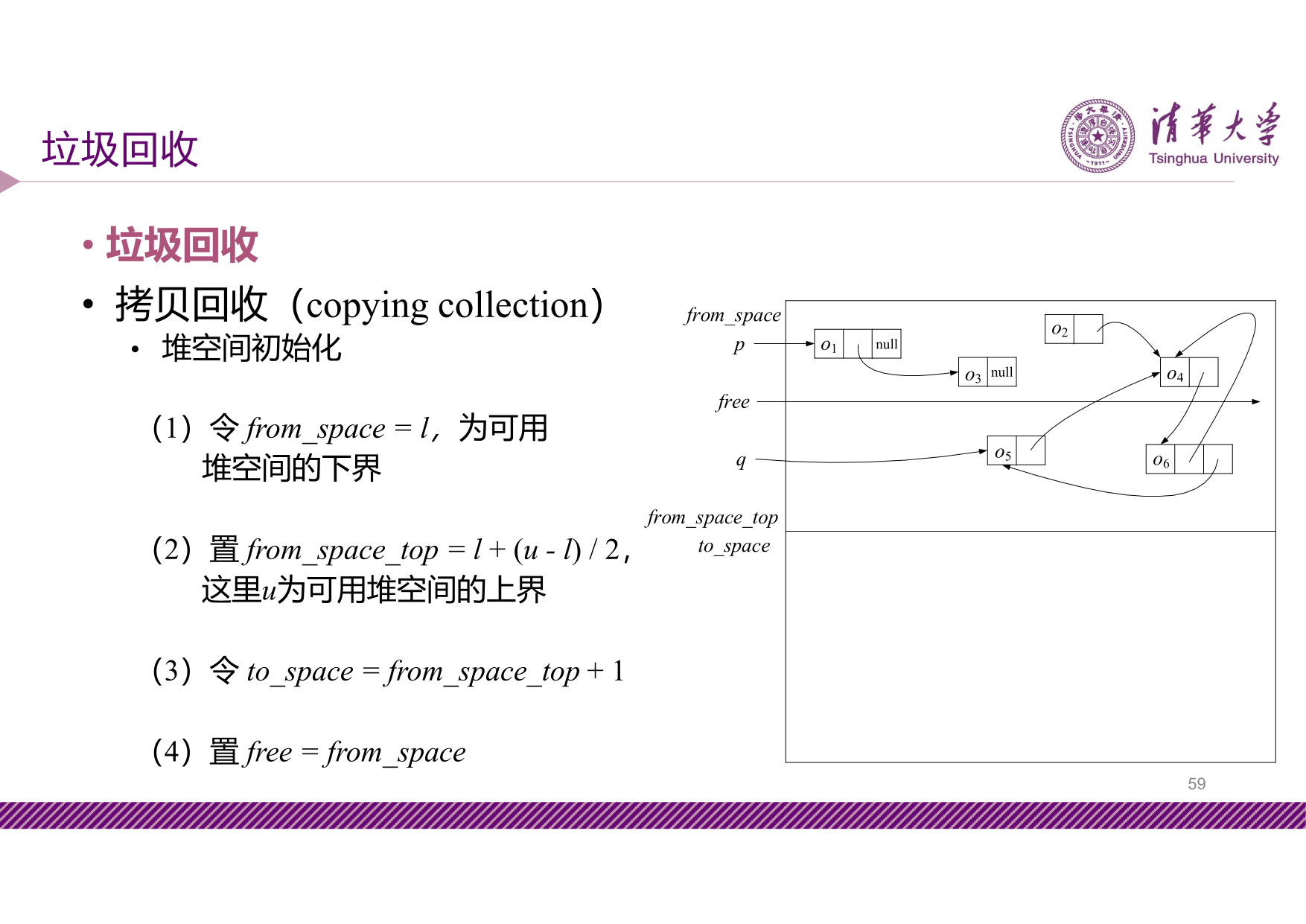

6.5 拷贝回收（Copying Collection）¶

将堆空间分为 from-space 和 to-space 两个半区。激活回收时，将 from-space 中所有可达对象拷贝至 to-space，紧凑排列，然后对调两个半区的角色。

• 优点：隐含地完成了碎片整理；分配极快（只需移动 free 指针）
• 缺点：浪费一半堆空间；长寿命对象会被反复拷贝

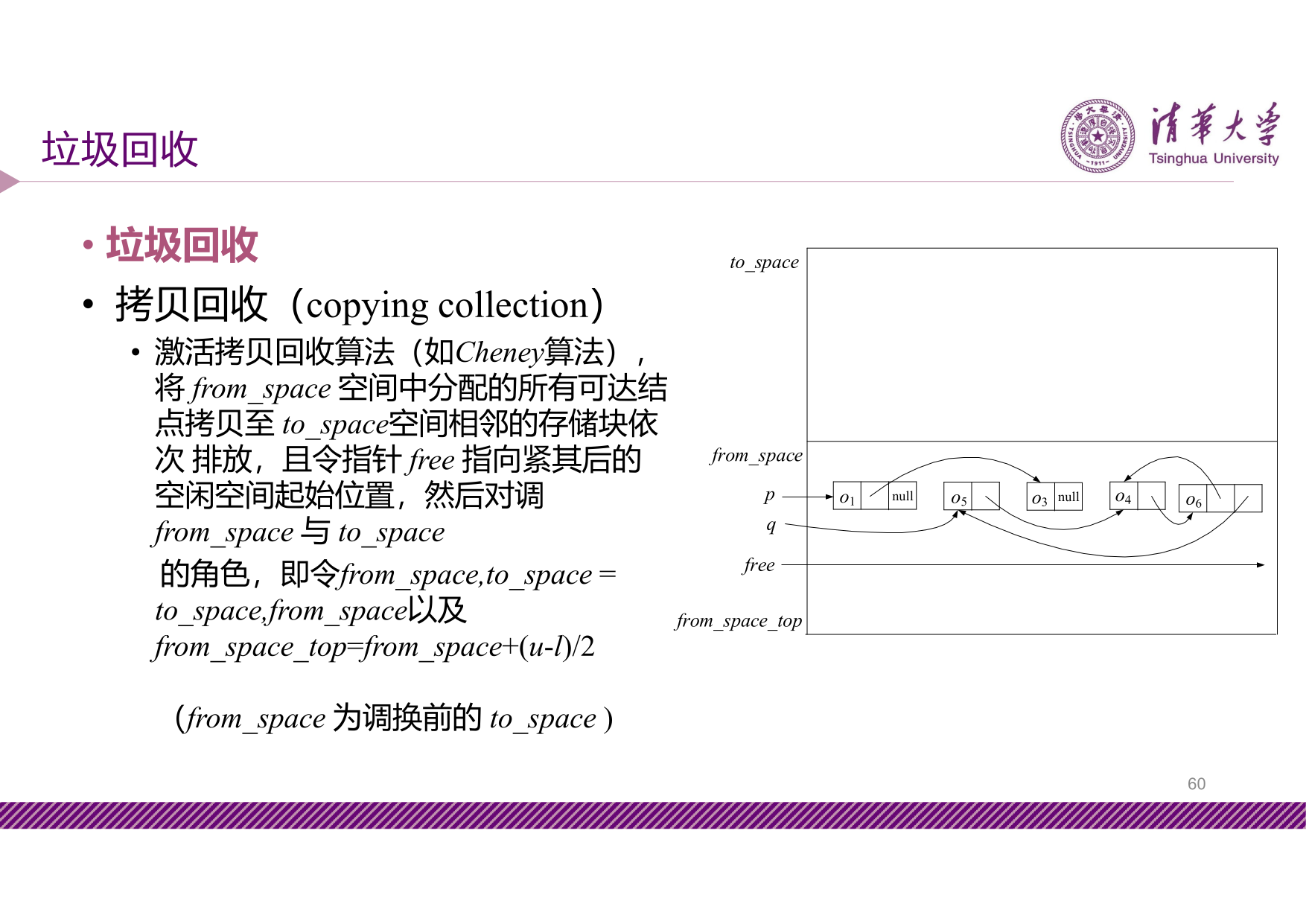

Cheney 算法¶

使用宽度优先的拷贝策略，不需要额外栈空间，在 to-space 中使用两个指针（scan 和 free）即可完成。

6.6 分代回收（Generational Collection）¶

核心思路：优先回收年轻「短命」数据对象（弱分代假说：大多数对象年轻时死去）。

• 堆空间被划分成多个「代」：\(G_0, G_1, G_2, \ldots, G_n\)
• 最年轻的对象分配在 \(G_0\)
• \(G_0\) 空间不足时触发回收，存活的对象「提升」至 \(G_1\)
• \(G_1\) 拥挤时启动对 \(G_0\) 和 \(G_1\) 的联合回收，依此类推

缺陷：「长寿」对象的回收代价相当昂贵。可与专注于「长寿」对象的列车算法（train algorithm）联用。

6.7 增量回收（Incremental Collection）¶

核心思路：

• 每一轮次仅回收部分垃圾，确保遗留的垃圾可在后面轮次中回收
• 满足实时性要求，每一轮次所遗留的漂流垃圾越少越好
• 关键技术：允许增量回收程序和更变程序交互或并发执行

三色标记（tricolor marking）方案： - 白色：尚未访问的对象（潜在垃圾） - 灰色：已访问但其引用的对象尚未全部访问 - 黑色：已访问且其引用的对象已全部访问

不变量：黑色对象不会直接引用白色对象，确保增量标记的正确性。

7 面向对象程序运行时组织（选讲）¶

7.1 类与对象的角色¶

• 类：程序的静态定义，是一组运行时对象的共同性质的静态描述。特征成员包括 属性（attribute）和 例程（routine）
• 对象：程序运行时的动态结构，是类的实例。在运行时按需创建，不是预先分配的

执行一个面向对象程序就是创建系统根类的一个实例，并调用该实例的创建过程。

7.2 对象的存储组织¶

方案一：直接复制¶

初始化代码将所有当前的继承特征（属性和例程）直接复制到对象存储区中（将例程当作代码指针）。浪费空间。

方案二：类结构描述 + 对象指向类¶

在执行时将类结构的一个完整描述保存在每个类的存储中，由超类指针维护继承性（继承图）。每个对象保存一个指向其定义类的指针。

• 缺点：例程没有可预测的偏移量，必须由带有查询功能的符号表结构中的名字来维护。适合 Smalltalk 等强动态性语言。

方案三：虚表（Vtable）¶

class A      { int x; void f() {...} }
class B extends A { void g() {...} }
class C extends B { void g() {...} }
class D extends C { bool y; void f() {...} }

7.3 其他话题¶

• 类成员测试（Testing Class Membership）
• 对象的创建和撤消：构造函数和析构函数（执行次序）、垃圾回收
• 对象的操作：赋值、克隆、比较、持久存储
• 多重继承
• 例外处理（Exception Handling）

8 函数式程序运行时组织（选讲）¶

8.1 函数式程序的运行时特征¶

• 函数式语言（特别是纯函数式语言）所涉及的对象主体是数学对象，具有 不可更变的（immutable）性质，只能被定义（初始化）一次
• 纯函数式语言支持 等式推理
• 数学对象的增长速率一般会很快，需要高效的 垃圾回收机制
• 函数式语言中 函数是一类对象（高阶函数），函数本身可以作为其他函数的参数或返回值

8.2 闭包（Closure）¶

8.3 逃逸变量¶

当嵌套函数作为返回值或参数传递时，其引用的外层局部变量需要「逃逸」到堆上。

进入 add 函数时，参数 n 在 add 的栈帧中，逃逸变量记录（escaping variable record）通过逃逸变量指针 EP（Escaping Pointer）被引用。

add 函数返回后，其栈帧被撤销，但逃逸变量记录保留在堆上。函数 h 的闭包包含： - 机器码指针 MC：指向 h 的机器代码 - 逃逸变量记录指针 EP：指向捕获的变量 n

在 map 函数内部执行时，通过闭包调用 h，可以访问到逃逸变量记录中的 n = 5。

8.4 编译优化技巧¶

• 尾调用和尾递归：简化活动记录的设计，优化调用代码序列
• 惰性求值（lazy evaluation）：通过延迟求值支持函数的非严格定义，拓展等式推理。为避免延迟求值可能带来的重复计算，可借助创建和维护函数记忆簿（memoization），以存储代价换取优化性能

9 总结¶
